珍珠巖膨脹爐(煤氣發生爐)

發布時間：2016-09-06

閱讀次數：

我公司生產的煤氣發生爐(珍珠巖膨脹爐)主要由爐體、供風系統、供水系統、加煤機構、卸渣裝置、捕焦氣、電器控制系統等組成。該設備具有工藝簡單，占地少，投資小，操作簡單；機械上煤，濕式出渣，無二次污染；煤氣出口溫度400-550℃，熱能利用率極高等特點。

一、珍珠巖膨脹爐結構原理

1、爐體：采用鋼板圓筒結構，爐體中部水套可自產蒸汽用作汽化劑。爐體上部密封隔熱材料，頂部和底部設有水密封裝置。此外還有防泄種罩、爐門、鼓風入口、蒸汽入口、煤氣出口等設施。爐門為點火時用。

2、供風系統：鼓風機將空氣吹入爐體，在其風管路中通入水蒸氣并使之混合，用作氣化劑。

3、供水系統：采用自來水供水，無須動力消耗，水套中的水產生蒸汽后水位將會下降，設置的自動補水箱可用自動補水。爐頂和爐底水封、捕焦器采用人工補水。

4、加煤機構：采用電動提升，煤車自動翻轉機構。小型煤氣發生爐可采用人工加煤方式，本公司根據用戶定貨合同配備該機構。

5、卸渣裝置：爐膛直徑1000mm以下的爐型為新型手動往復濕式卸渣裝置，無須配備動力。爐膛直徑1000mm以上的爐型采用旋轉盤濕式機動排渣裝置。

6、捕焦器：收集沉淀煤氣中所含灰塵、煤焦油；停爐時截?cái)嗝簹獍l(fā)生爐與燒嘴的煤氣通道。

7、電器控制系統：將整機設備的控制、煤氣溫度顯示、電源等集中于控制柜中進行控制和顯示。

塊煤從爐頂部的加煤裝置被送入爐內，并且自上而下地緩緩移動，經過干燥、干餾、氣化，完成全部反應過程之后，形成爐渣從爐底排出。

由空氣和水蒸汽所組成的氣化劑，從爐底爐篦進入爐內，自下而上地逆流，并且均勻分布于各反應層之間，進行熱交換和一系列化學反應，所產生的煤氣，從頂部煤氣出口排出。

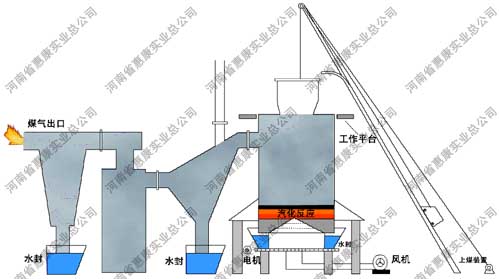

二、珍珠巖膨脹爐工藝流程

三、技術參數

型號 Type	CG1Q1.0-1	CG1Q1.5-1		CG1Q2.0-1	CG1Q2.4-1	CG1Q2.6-1	CG1Q3.0-1	CG1Q3.2-1
爐膛內徑 I.D.Of chamber	1000	1500		2000	2400	2600	3000	3200
爐膛截面積(m2) Chamber cross-secti on area	0.785	1.77		3.14	4.52	5.31	7.07	8.04
水套受熱面積(m2) Heat perception area of water jacket	6.84	10.37		17.84	24.66	31.32	36.33	38.75
適用煤種 Applicable coal	不粘接或弱粘接無煙煤、煙煤或焦炭。煤質應符合GB-9143要求 Non-caking or weak-caking anthracite,bituminous coal,coke
灰層高度 Ash layer	100-300	100-300	100-300		100-300	100-300	100-300		100-300
煤的粒度 Coal size	13～25、25～50、50～100
耗煤量(kg/h) Coal consumption	150～240	350～550		600～900	900～1400	1000～1500	1500～2200	1700～2600
氣化劑 Gasifying agent	空氣+水蒸汽　　Air+Steam
空氣消耗量 (m3/kg)煤 Air consumption	2.2-2.8	2.2-2.8		2.2-2.8	2.2-2.8	2.2-2.8	2.2-2.8	2, , .2-2.8
蒸汽消耗量 (m3/kg)煤 Steam consumption	0.3～0.5	0.3～0.5		0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5	0.3～0.5
煤氣產量(Nm3/h) Gas output	450～700	980～1600		1750～2800	2500～4000	3000～4800	4000～6500	4600～7400
煤氣熱值(KJ/m3) Net heating ＆#118alue	5020～6060	5020～6060		5020～6060	5020～6060	5020～6060	5020～6060	5020～6060
煤氣出口壓力(Pa) Gas pressure	<0.95	<0.98		<0.98	<0.98	<1.5	<1.5	<1.5
煤氣出口溫度(℃) Gas temperature	400～550	400～550		400～550	400～550	400～550	400～550	400～550
最大爐底鼓風壓力(KPa） Max.blast pressure	2.0	2.45		3.5	3.5	4.5	6.0	6.0
飽和空氣溫度(℃) Saturated temperature	50～65	50～65		50～65	50～65	50～65	50～65	50～65
探火孔汽封壓力(Pa) steam seal pressure of poking hole	0.25	0.25		0.25	0.25	0.25	0.25	0.25
水套蒸汽產量(kg/h) Steam products	45～120	250～300		300	450	500	550	550
水套蒸汽壓力(Pa) lnner steam pressure	0.294	0.294		0.294	0.294	0.294	0.294	0.294
加煤方式 Feeding coal pressure	鐘罩加煤、機械加煤 Bell charging,mechanical charging
灰盤最大轉速(r/h) Ash tray speed	2.87	2.76		2.23	2	1.7	1.7	1.7
灰盤傳動電機功率 Ash tray speed	3	3		4	4	4	11*2	11*2
煤斗提升電機功率 Coal bucket lifting power	1.1	1.1		1.1	2.2	2.2	3	3
排渣形式 Discharging ash mode	濕式，自動排渣 Automatically wet discharging ash

惠康公司一直以設備+原料+技術服務聞名業內，20年來不進有豐富的干粉砂漿、內外墻膩?zhàn)由a(chǎn)經驗，還建立起強大的科研能力，把設備與產品相結合，為廣大客戶的長期發展提供了強大動力。這種模式不僅節省了客戶的時間，也使客戶的生產更加有自信，深受廣大用戶的好評。
